Modernisierung des gesamten Beleuchtungssystems der drei Kilometer langen Tunnel Bamble und Kjørholt.
- Lampeneffizienz
Lampeneffizienz
Stellt sicher, dass die Lampe Elektrizität effizient in Licht umwandelt (lm/W).
- Vorschaltgeräteklassifikation
Vorschaltgeräteklassifikation
Kontrolle der Zuführung der Elektrizität zur Lampe (Energieeffizienzindex).
- Lichtverteilung
Lichtverteilung
Kontrolle der Lichtstrahlung mit Optiken, die das Licht in Richtung des richtigen Orts beugen und formen.
- Systemeffizienz
Systemeffizienz
Kombination aus optischer und thermischer Steuerung in der Leuchte (Leuchten-lm/W).
- Bewegungs-/Abwesenheitsmelder
Bewegungs-/Abwesenheitsmelder
Licht wird nur bei Bedarf zugeschaltet.
- Tageslichtmelder
Tageslichtmelder
Reduziert unnötige Beleuchtung während der Tageslichtstunden.
- Dauerbeleuchtung
Dauerbeleuchtung
Erzeugt die richtigen Beleuchtungsstärken für die Dauer des Wartungszeitraums.
- Aufgaben-/Szenengestaltung
Aufgaben-/Szenengestaltung
Ermöglicht es dem Benutzer, Szenen zu gestalten und die Beleuchtung an unterschiedliche Aufgaben anzupassen.
- Ausschaltautomatik
Ausschaltautomatik
Automatische Ausschaltung aller Leuchten bei leeren Räumen.
- Aufgabenbeleuchtung
Aufgabenbeleuchtung
Beleuchtung von Zielflächen mit der richtigen Lichtmenge.
- Zonierung der Beleuchtung
Zonierung der Beleuchtung
Zonierung der Beleuchtung je nach Personenanwesenheit oder Fensterstandort.
- Wartungsplan
Wartungsplan
Anpassung der Wartungspläne an Alter, Leistung und Umgebung des Produkts.
- Unnötige Beleuchtung
Unnötige Beleuchtung
Eliminierung unnötiger Beleuchtung, die außerhalb der Zielfläche liegt.
- Reflexion
Reflexion
Nutzung des Lichts, das von Oberflächen im Raum reflektiert wird.
- Sichtbare intelligente Messung
Sichtbare intelligente Messung
Das Ergebnis von Maßnahmen ist schnell als steigender oder sinkender Energieverbrauch sichtbar, um einen verantwortungsvollen Energieverbrauch zu fördern.
Die Herausforderung
Die 1996 eingeweihten Tunnel Bamble und Kjørholt führen die Europastraße E18 auf drei Kilometern Länge durch Gebirge in der südnorwegischen Provinz Telemark. Im Rahmen eines größeren Modernisierungsprojekts sollte vor Kurzem auch die Beleuchtung in beiden Tunneln erneuert werden. Im Gesamtprojekt ist auch der Ausbau zu einer vierspurigen Autobahn vorgesehen, für die im nächsten Bauabschnitt zwei zusätzliche Röhren hinzugefügt werden.
Die Lichtlösung

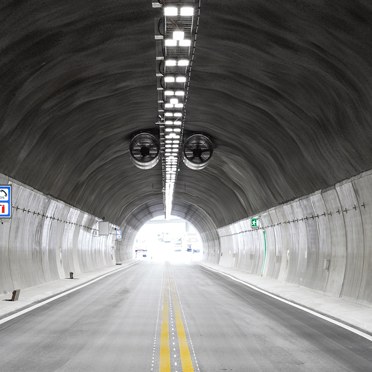

Thorn lieferte das komplette Beleuchtungssystem für die Tunnel Bamble und Kjørholt. Der Elektroinstallationsspezialist Tratec montierte insgesamt 950 speziell für die Tunnelbeleuchtung konzipierte Leuchten des Typs GTLED PRO und übernahm auch die Ausführung des umfassenden Steuerungssystems.
Durch die große und einheitliche Leuchtfläche, die lineare Form und die Präzisionsoptik der GTLED PRO werden physiologische und psychologische Blendung auf das absolute Minimum reduziert. Dabei werden bestmögliche Leuchtdichte und Gleichmäßigkeit erzielt. Die Lösung bietet Lichtstärken zwischen 400 cd/m² am Tag auf der Einsichtstrecke und bis zu 2 cd/m² in der Nacht. Da die Tunnel bis zur Fertigstellung der beiden zusätzlichen Röhren für den Verkehr in beide Richtungen genutzt werden, sind auf beiden Seiten der Tunnel Einsichtstrecke vorhanden.
Wenn in einigen Jahren die beiden weiteren Röhren fertiggestellt sind und der Verkehr einspurig geführt werden kann, sind keine Änderungen an der Anlage erforderlich. Die Beleuchtungskonfiguration ist bereits jetzt für die höhere Geschwindigkeitsbegrenzung von 110 km/h vorbereitet und zugelassen, für die eine wesentlich längere Einsicht- und Übergangsstrecke gefordert werden. Die Beleuchtung der Einsichtstrecke am gegenüberliegenden Tunnelende wird nach Fertigstellung der zusätzlichen Röhren nur im Falle von Verkehrsumleitungen oder bei umgekehrter Verkehrsführung genutzt werden.
Die GTLED PRO-Tunnelleuchten sind vollständig dimmbar, sodass sie je nach Außenlichtverhältnissen und Verkehrsaufkommen das richtige Beleuchtungsniveau bereitstellen können. Die Produktfamilie GTLED PRO ist für eine lange Lebensdauer in korrosiven Umgebungen bis hin zur Kategorie C5 nach ISO 9223:2012 ausgelegt. Die Leuchte verfügt zudem über ein innovatives Edelstahl-Montagesystem. Die GTLED PRO wurde mit größter Sorgfalt ganz im Zeichen der Verkehrssicherheit entwickelt.
Das Ergebnis
Die neue Tunnelbeleuchtung ist hocheffizient, schafft sichere und komfortable Bedingungen für den Fahrer und zeichnet sich durch lange Lebensdauer bei geringem Wartungsbedarf aus. Ein hervorragendes Beispiel für das, was wir bei Thorn mit unseren Spezialprodukten und der Expertise in diesem Bereich erreichen können.
