Thorn lieferte eine umfassende Lichtlösung für den modernisierten Bahnhof Abbey Wood der neuen Londoner Bahnlinie Crossrail.
- Lampeneffizienz
Lampeneffizienz
Stellt sicher, dass die Lampe Elektrizität effizient in Licht umwandelt (lm/W).
- Vorschaltgeräteklassifikation
Vorschaltgeräteklassifikation
Kontrolle der Zuführung der Elektrizität zur Lampe (Energieeffizienzindex).
- Lichtverteilung
Lichtverteilung
Kontrolle der Lichtstrahlung mit Optiken, die das Licht in Richtung des richtigen Orts beugen und formen.
- Systemeffizienz
Systemeffizienz
Kombination aus optischer und thermischer Steuerung in der Leuchte (Leuchten-lm/W).
- Bewegungs-/Abwesenheitsmelder
Bewegungs-/Abwesenheitsmelder
Licht wird nur bei Bedarf zugeschaltet.
- Tageslichtmelder
Tageslichtmelder
Reduziert unnötige Beleuchtung während der Tageslichtstunden.
- Dauerbeleuchtung
Dauerbeleuchtung
Erzeugt die richtigen Beleuchtungsstärken für die Dauer des Wartungszeitraums.
- Aufgaben-/Szenengestaltung
Aufgaben-/Szenengestaltung
Ermöglicht es dem Benutzer, Szenen zu gestalten und die Beleuchtung an unterschiedliche Aufgaben anzupassen.
- Ausschaltautomatik
Ausschaltautomatik
Automatische Ausschaltung aller Leuchten bei leeren Räumen.
- Aufgabenbeleuchtung
Aufgabenbeleuchtung
Beleuchtung von Zielflächen mit der richtigen Lichtmenge.
- Zonierung der Beleuchtung
Zonierung der Beleuchtung
Zonierung der Beleuchtung je nach Personenanwesenheit oder Fensterstandort.
- Wartungsplan
Wartungsplan
Anpassung der Wartungspläne an Alter, Leistung und Umgebung des Produkts.
- Unnötige Beleuchtung
Unnötige Beleuchtung
Eliminierung unnötiger Beleuchtung, die außerhalb der Zielfläche liegt.
- Reflexion
Reflexion
Nutzung des Lichts, das von Oberflächen im Raum reflektiert wird.
- Sichtbare intelligente Messung
Sichtbare intelligente Messung
Das Ergebnis von Maßnahmen ist schnell als steigender oder sinkender Energieverbrauch sichtbar, um einen verantwortungsvollen Energieverbrauch zu fördern.
Die Herausforderung
Der Bahnhof Abbey Wood im Südosten Londons wurde grundlegend modernisiert und ist nun die südöstliche Endstation von Crossrail – Londons neuer Eisenbahnverbindung in Ost-West-Richtung. Diese neue Verbindung, die „Elizabeth Line“, wird im Herbst 2019 eröffnet und soll Schätzungen zufolge stündlich 72 000 Passagiere befördern. Abbey Wood ist eine von Dutzenden von Stationen, die im Laufe der Vorbereitungsarbeiten modernisiert oder neu gebaut wurden.
Das neue Bahnhofsgebäude von Abbey Wood wird aufgrund seiner charakteristischen Form als „Stingray“ (Rochen) bezeichnet, dessen zinkbeschichtete Flossen beiderseits zu Vordächern auslaufen. Für ein so einzigartiges Bauwerk war eine ebenso einzigartige Lichtlösung erforderlich.
Die Lichtlösung
Thorn entwickelte gemeinsam mit Balfour Beatty und dem Beratungsunternehmen für Gebäudetechnik Anderson Green Building Services ein Konzeptdesign für Abbey Wood. Für die Lösung wurden die Leuchtentypen Contrast,Areaflood Pro,Mica,College,Chalice,Voyager,Eyekonund Impactforce von Thorn ausgewählt.

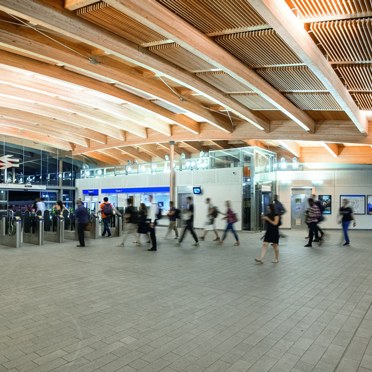

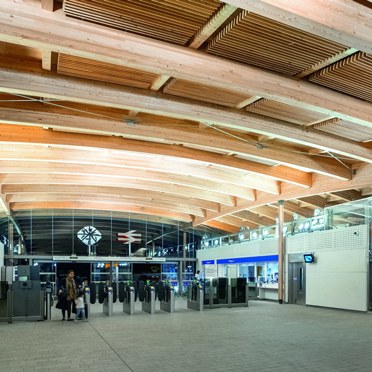

Die LED-Leuchten vom Typ Contrast 2 mit Schutzklasse IP66 betonen das gewölbte Holzdach über der Halle im Zusammenspiel mit Areaflood Pro, die für die indirekte Beleuchtung dieses mit Granit gepflasterten Bereichs sorgt. Contrast 2 ist ein kompakter Architekturfluter, der leistungsstarke LEDs mit vordefinierten Lichtverteilungen für absolute Flexibilität kombiniert.
Areaflood Pro ist ein Allzweckfluter mit Schutzklasse IP66 und erstklassiger optischer Leistung für einen hervorragenden visuellen Komfort der Bahnhofsbenutzer. Areaflood Pro ist praktisch wartungsfrei dank einer Nennlebensdauer von 100 000 Stunden sowohl für die Treiber als auch für die LEDs. Es wurden durchgängig DALI-Steuerungen eingesetzt.
Die Bürobereiche beleuchten die lineare Leuchte College und die LED-Downlights Chalice. College verfügt über einen klaren prismatischen Diffuser aus verstärktem Polycarbonat zur gezielten Lichtlenkung und zum Schutz vor Vandalismus und Stoßbeschädigungen.
Die Chalice-Downlights sind mit > 100 lm/W auf Effizienz ausgelegt für einen äußerst geringen Energieverbrauch und eine lange Lebensdauer mit 50 000 Stunden. Die Hochleistungsoptik und die Lichtmischkammer bieten hervorragende Gleichmäßigkeit, einen UGR < 19 und einen hohen CRI von 80– 90.
Die befahrbare Bodeneinbauleuchte Mica Slim von Thorn dient in Verbindung mit der energieeffizienten, robusten und schlagfesten LED-Leuchte Eyekon als Orientierungsbeleuchtung für die äußeren Sitzbereiche. Die für stoßgefährdete oder korrosive Umgebungen ausgelegte LED-Leuchte Impactforce kommt im Maschinenraum zum Einsatz. Die leistungsstarken LED-Rettungszeichen aus der Serie Voyager Sigma sind optional mit Selbsttest oder Zentralüberwachung erhältlich.
Das Ergebnis
Thorns umfassende Lösung für Abbey Wood deckt eine Vielzahl von Bereichen ab und löst zahlreiche verschiedene Beleuchtungsaufgaben mit ihrem Sehkomfort, ihrer Effizienz, Sicherheit und Langlebigkeit. Die Lichtlösung ist ein integraler Bestandteil der beeindrucken und einzigartigen neuen Architektur.
