Installation/Montage

Montagebügel wird an verschiedenen Befestigungspunkten befestigt (eine M20-Schraube oder zwei M14-Schrauben). Neigbares Gehäuse mit M17-Hex-Schraube an Montagebügel befestigt. Auswechselbarer Bügel für hängende Positionierung und verschiedene Montagekonfigurationen. Integrierte Anschlussbox mit 1 x M20-Kabelverschraubung für 5G-Kabel und Verdrahtung. Anschlussklemme für Drähte zwischen 1 mm² und 1,5 mm² zur LED-Versorgung.
Vorschaltgerätebox ist auf dem Montagebügel (mit dem entsprechenden Zubehör) oder in bis zu 200 m Entfernung zur Leuchte montiert und besitzt vier verschiedenen Kabelverschraubungen: 1 x M25-Kabelverschraubung für Kabeldurchmesser zwischen 10 und 17 mm mit Schraubklemmen für Drähte von bis zu 2,5 mm² für die Netzversorgung (200-440 V / /50-60Hz); 2 x M16-Kabelverschraubungen für Kabeldurchmesser zwischen 5 und 10 mm IN/OUT-Steuerung; 1 x M32-Kabelverschraubung für Kabeldurchmesser zwischen 13 und 21 mm mit Schraubklemmen für Drähte von bis zu 1,5 mm² (ein 5-adriges Kabel, Länge nach Kundenwunsch, nicht von Thorn bereitgestellt, für den elektrischen Anschluss der Leuchte). LED-Statusanzeige für Vorschaltgerätebox. Vier Öffnungen an den Ecken ermöglichen verschiedene Montageoptionen.
Einfach bedienbare Ausrichtungseinheit ist erhältlich und kann links oder rechts über dem Fluter eingerichtet werden.

Spezifikation

To specify state:

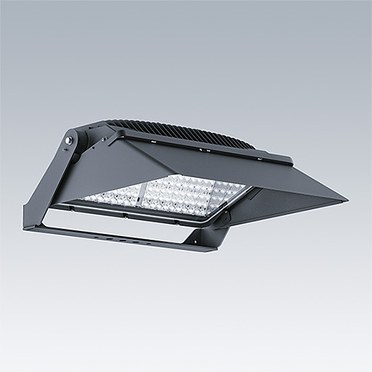

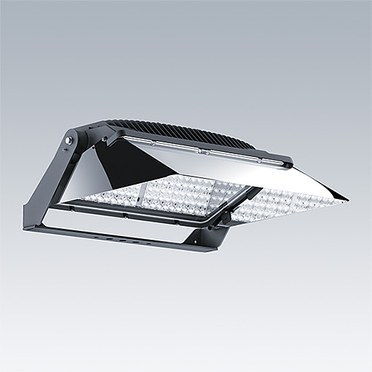

High power LED asymmetric floodlight for sports lighting and area lighting with internally inclined front glass and integral front cowl. The floodlight offers a choice of CCT (3000K/4000K/5700K) with CRI >70 ideal for recreational and Class 2/3 sports applications, as well as Transportation and large area applications. Compact floodlight (22,4kg), highly resistant (IP66, IK08), available with 3 excellent light distributions and two different visor finishes to optimize lighting designs.
To be completed with compact and light Gear Box IP66 with RDM-DMX or DALI control interface. The Premium version includes a housing made of die-cast aluminum with patented “fishbone” heatsink fins to guarantee a better thermal management in every single position and a full working range at ambient temperature -40°C/+45°C. Lifetime greater than 50khrs. Surge level 10kV for Common mode and differential mode. Can be installed on the bracket of the floodlight, inside the mast or remotely up to 200m from the floodlight. An alternative Performance gearbox is also available, including all the features of the Premium version except with linear fins in place of the 'fishbone' heatsink. Driving current must be selected according to the ambient temperature. 1250mA is the maximum driving current for outdoor applications (Ta 25°C) up to 1500 hours operation per year. 1050mA is the maximum driving current for outdoor applications with 740 and 730 LEDs (Ta 35°C). 850mA is the maximum driving current for indoor applications and outdoor with 757 (Ta 35°C). See brochure for full application matrix.
As Thorn Champion
