College 2

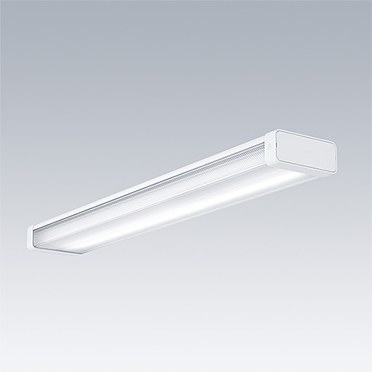

Gamme contemporaine de luminaires linéaires à LED prismatiques aux grandes performances, pour un montage apparent, suspendu, en ligne continue et sur rail

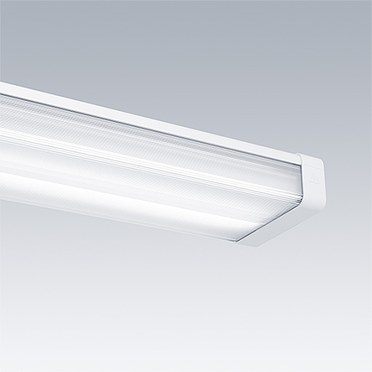

- LED avec optique primaire et film en polycarbonate résistant à l’arrière du diffuseur en polycarbonate réticulé, permettant un contrôle précis de la lumière et une bonne résistance aux impacts.
- Diffuseur avec dispositif de montage constitué d’un élément central et d’un embout en deux parties à clipser (brevet déposé) et verrouillé à l'aide de vis cachées, pour une sécurité renforcée et une plus grande résistance au vandalisme et aux impacts.
- Le support amovible et à charnières (brevet déposé) permet une installation et un câblage rapides et sûrs, tout en facilitant l'accès en cas de maintenance ou de mise à niveau ultérieure (le corps du luminaire peut ainsi rester en place).
- Connecteur caché - brevet en cours (réf. : 96800051, à commander séparément) - permettant de monter les luminaires en lignes continues, soit bout à bout, soit avec des plaques intermédiaires (Accessoires à commander séparément) en fonction de l'espace.
- Gamme complète d'options de capteurs/contrôleurs DALI 2 filaires et Casambi sans fil permettant un contrôle flexible de l'éclairage et la réalisation d’économies d'énergie.
- Versions disponibles pour un montage sur le rail Contus permettant ainsi un montage en quelques secondes après avoir déballé l'appareil.
Matériaux et finition
Corps et platine : acier galvanisé prépeint en blanc.
Embouts : polycarbonate.
Diffuseur : polycarbonate prismatique extrudé avec une grande précision.
Adaptateur Contus : acier laminé prélaqué, blanc (proche de RAL9016).
Installation et montage
Quatre trous pour les entrées de câbles à l'arrière de l’élément central et une entrée optionnelle de câble/canal à travers chaque embout (tout est compatible avec les presse-étoupes/canaux M20)
La fixation se fait avec des œillets d'étanchéité et des rondelles coulissantes en forme de fer à cheval à fixation rapide pour un montage directement sur la surface à l’aide de vis.
Les fixations standard BESA sont installées dans l’élément central tous les 600 mm.

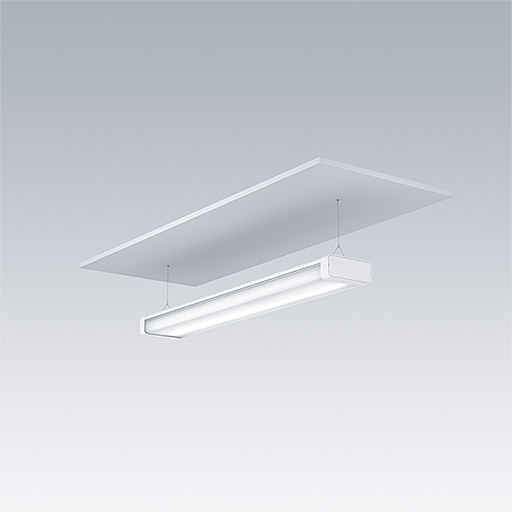

Peut être suspendu à l'aide du kit de suspension en option (réf. : 96800050, à commander séparément).
Peut être monté à l'aide d'une tige M12 ou d'une barre filetée (fournies par un tiers) en association avec les supports et les vis du kit de suspension (réf. : 96800050, à commander séparément).
Peut être connecté à d'autres luminaires et plaques intermédiaires en utilisant le kit optionnel de connecteurs pour ligne continue (réf. : 96800051, à commander séparément).
Le câblage en boucle est possible avec les bornes à levier 2 x 2,5 mm² fournis (le nombre de passages dépend de la version commandée).
Les versions adaptées aux rails Contus sont livrées pré-assemblées, prêtes à être montées rapidement et facilement grâce aux connexions mécaniques/électriques à baïonnette.
Prescription
To specify state:
IP44 IK05 LED Linear luminaire with Bi-Lens primary optic and Quad Linear prismatic diffuser that gives precise light control and good impact resistance, complete with interlocking 2 piece body and hidden fixing screws for safety, security & aesthetics. Mounting options of surface, BESA, suspended and Contus track. Continuous runs possible with injection moulded connector kit either directly end to end or with optional infill panels without visible brackets. Hinged removable geartray for quick, safe installation and ease of access for future maintenance or upgrade.
As Thorn College 2.
